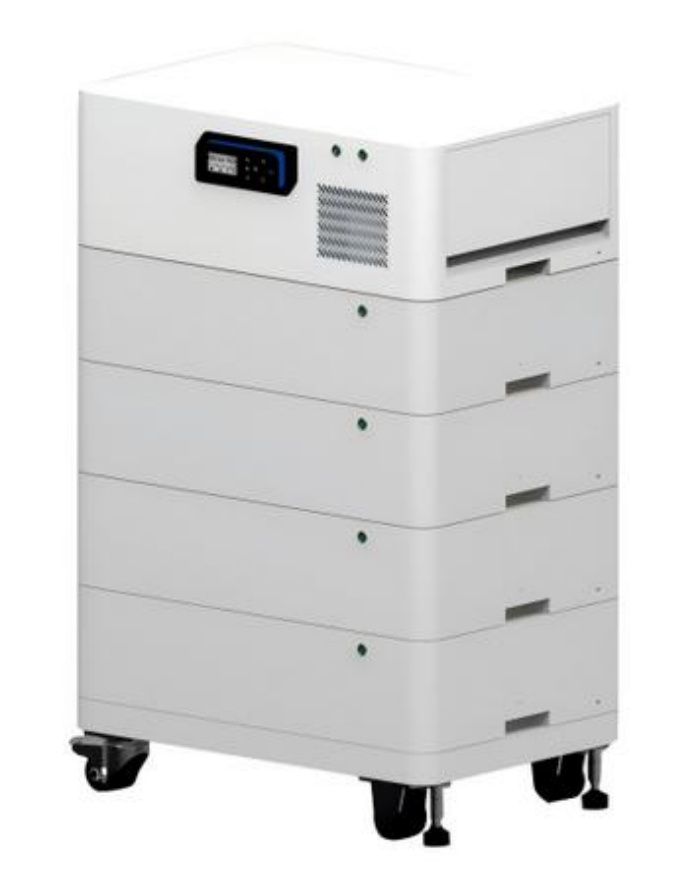

住宅用エネルギー貯蔵キャビネットは、よりコンパクトかつモジュール式になり、設置が容易になりました。ただし、積み重ね可能なバッテリー システムの場合、キャビネットの下のハードウェアは、限られた設置スペース内で比較的大きな機器重量に対応する必要があります。
これにより、特定のキャスター要件が作成されます。キャスターはキャビネットの底部構造に適合し、十分な耐荷重を備え、必要に応じてキャビネットを不必要に高くすることなく機器の位置を変更できる必要があります。
住宅用の積み重ね可能なエネルギー貯蔵バッテリーキャビネットを開発するメーカーにとって、キャスターと調整可能な支持機構が 1 つのアセンブリに統合されているため、高耐久レベリングキャスターは実用的なハードウェアオプションとなります。
エネルギー貯蔵キャビネットの下で使用されるキャスターは、単に筐体に取り付けられた小さな車輪ではありません。
キャビネットには、複数のバッテリー モジュール、電気部品、冷却システム、保護構造が含まれる場合があります。システムが重くなるにつれて、キャスターは十分な機械的強度を維持しながら、利用可能な取り付けスペース内で動作する必要があります。
積み重ね可能なキャビネット設計では、いくつかの特性が特に関係します。
· キャビネット全体に十分な耐荷重
・コンパクトな取付寸法
・適切なキャスター全高
・設置床に適した車輪材質
・キャビネットの位置を変更する際の確実な旋回動作
· 固定設置用の調整可能なサポート
・キャビネットフレームと互換性のある取り付けプレートと穴パターン
したがって、適切な構成は、単に利用可能な最大のキャスターを選択するのではなく、キャビネットの設計によって決まります。
住宅用エネルギー貯蔵装置の場合、1 つのキャスター サイズがすべてのキャビネットに適合するとは限りません。
バッテリー容量、キャビネットの寸法、底部フレームの構造が異なると、負荷要件が大幅に異なる場合があります。 CMCL は、これらの用途に考慮できる 2 つの主要なレベリング キャスター構成を提供します。

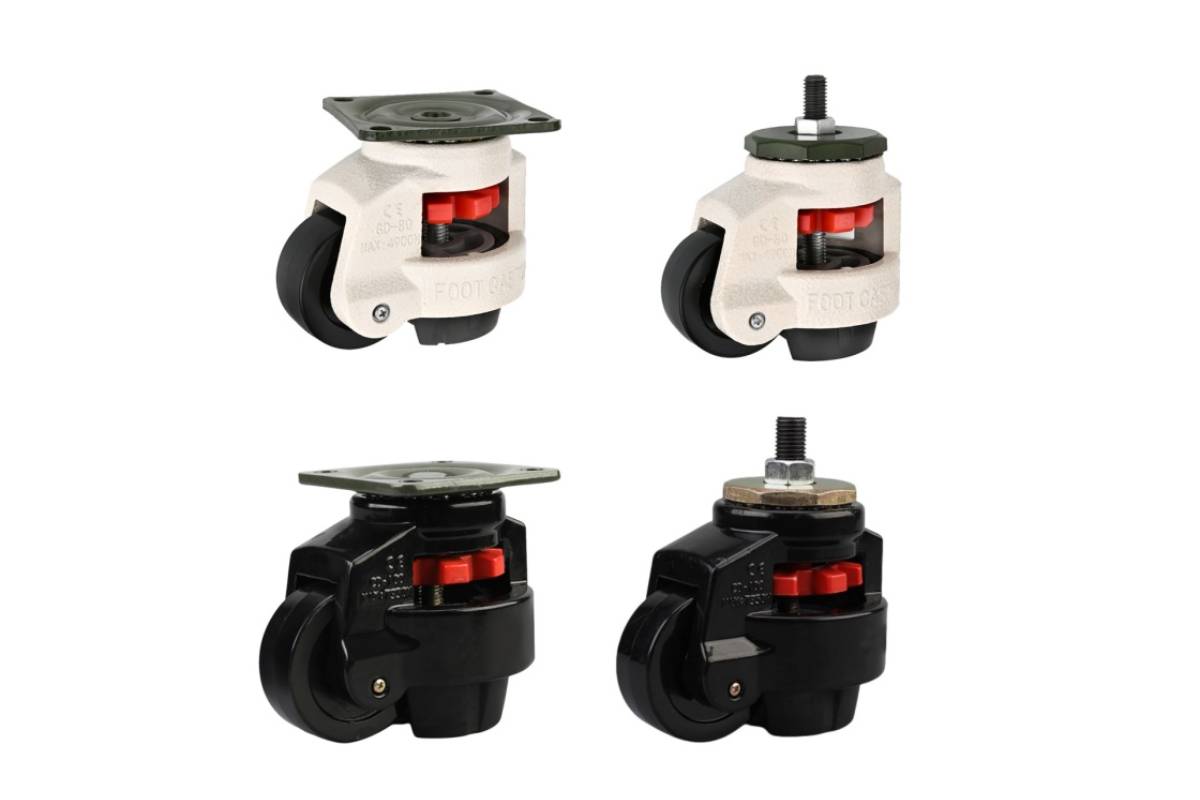

の調節可能なレベリングキャスターシリーズは、より広範囲の負荷容量を必要とするアプリケーション向けに設計されています。
モデルの範囲は 40F ～ 150F で、特定のモデルに応じてキャスターあたりの定格容量は約 50 kg ～ 1,500 kg です。
キャスターは炭素鋼ブラケットとナイロン 6 ホイールを使用しており、さまざまな用途要件に合わせて亜鉛メッキおよび粉体塗装の表面処理が可能です。
調整可能なレベリングキャスターシリーズの主な利点は、利用可能なサイズと取り付け構成の範囲の広さです。キャビネットの底枠に応じて、さまざまな取り付けプレートと穴のパターンを選択できます。
これにより、このシリーズは、同じエネルギー貯蔵製品ファミリー内で異なるサイズのキャビネットを開発するメーカーに適しています。
たとえば、比較的コンパクトなキャビネットには、取り付け面積が小さい低容量のキャスターが必要になる場合がありますが、複数のバッテリ モジュールを含むキャビネットには高容量の構成が必要になる場合があります。
メーカーは、キャビネット構造全体を変更する代わりに、実際の機械的要件に適合するキャスターの仕様を選択できます。
すべての住宅用バッテリーキャビネットに大型の工業用キャスターが必要なわけではありません。
設置スペースが限られているキャビネットの場合は、コンパクトで耐久性の高いレベリングキャスターの方が適しています。

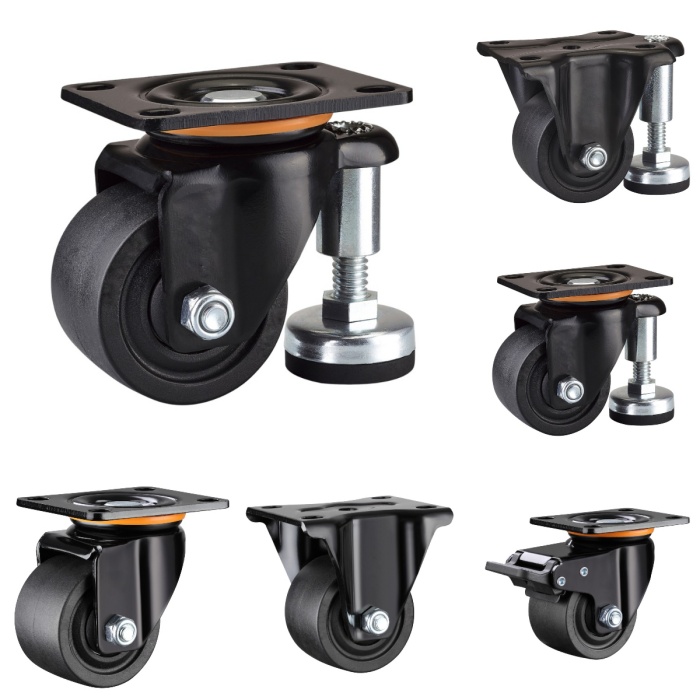

2 番目のシリーズは以下で入手可能です。
・2インチ
・2.5インチ
・3インチ
・4インチ
定格耐荷重は、モデルと構成によって異なりますが、キャスターあたり約 300 ～ 700 kg です。
比較的コンパクトな構造により、メーカーは薄型キャビネット設計を維持しながら、十分な耐荷重能力を実現できます。
これらのキャスターは、次のような場所に設置される屋内エネルギー貯蔵キャビネット用に検討できます。
・住宅用ユーティリティルーム
· ガレージ
・設備室
・屋内サービスエリア
· 小規模な商用エネルギー貯蔵スペース
最終的なホイールの材質と構成は、床面と予想される移動頻度に応じて選択する必要があります。
バッテリーキャビネットのメーカーが設計上考慮すべき点の 1 つは、エンクロージャーの下に利用できるスペースです。
従来のキャスターを独立した水平調整脚と組み合わせて使用するには、追加の取り付け位置とコンポーネントが必要になります。一体型レベリングキャスターは、ローリング機能とサポート機能を 1 つのアセンブリに組み合わせています。
これにより、キャビネット開発中にいくつかの実用的な利点が得られます。
キャスターとサポート機構を組み合わせることで、キャビネット下の個別のハードウェア部品の数を削減します。
選択した構成に応じて、単一の取り付けポイントで可動性と固定性の両方のサポートを提供できます。
キャビネットは、設置またはメンテナンス中にサポートハードウェアを取り外さずに位置を変更できます。
コンパクトなキャスター構成は、メーカーが住宅用エネルギー貯蔵筐体の下にある利用可能なスペースを管理するのに役立ちます。
OEM プロジェクトの場合、キャスターはキャビネットが完成した後に追加されるアクセサリではなく、機械設計の一部であるため、これらの詳細が重要になることがあります。
最終的な選択は、実際に積載されるキャビネットの重量、キャスターの数、取り付け構造、キャビネットの高さ、および床の状態に基づいて行う必要があります。
メーカーは、キャビネットを移動するときに荷重がどのように分散されるかも考慮する必要があります。静的耐荷重だけでは、設置または位置変更中に発生するすべての条件を説明できるわけではありません。
OEM および ODM プロジェクトの場合、キャビネット フレームの設計中にキャスターの選択を始めるのが理想的です。
製造前に次の寸法を確認する必要があります。
1. 取付可能スペース
2. 取付板寸法
3. 穴の間隔
4. 必要なキャスター高さ
5. キャビネットの総重量
6. 予想輪重
7. 床面
8. 必要な移動頻度
9. キャビネット下のスペース
10. 望ましい固定サポートの高さ
これらのパラメータをキャスターのメーカーに提供すると、キャビネットが量産に入る前にキャスターの構成を評価できるようになります。
これは、キャスターの高さの変更がキャビネット全体の高さに影響を与える一方、取り付け位置の変更により底部フレームの変更が必要になる可能性があるため、積み重ね可能なバッテリーキャビネットに特に役立ちます。
住宅用の積み重ね可能なエネルギー貯蔵バッテリーキャビネットに最適なキャスターは、必ずしも最大または最高容量のモデルであるとは限りません。
より良い方法は、キャビネットの重量、取り付け構造、利用可能なスペース、必要な高さ、車輪の直径、および設置環境にキャスターを適合させることです。
軽量またはスペースに制約のあるキャビネット向け、コンパクトな 2 インチ～4 インチ薄型キャスター サイズと耐荷重の適切なバランスが得られる可能性があります。より重い、またはより多様なキャビネット設計の場合、40F ～ 150F 調整可能レベリング キャスター シリーズは、より幅広い容量と取り付けオプションを提供します。
次世代の家庭用蓄電池システムを開発するメーカー向け、 CMCL® レベリングキャスターは、設計プロセスの最初から可動性と調整可能なサポートをキャビネット構造に統合するための構成可能なハードウェアオプションを提供します。 CMCL® は ISO 9001:2015 認証を取得しており、そのキャスター製品は塩水噴霧試験を受けて耐食性を評価できます。一部の製品は RoHS 認証も取得でき、さまざまな環境要件やコンプライアンス要件を持つメーカーをサポートします。
最終的には、適切なキャスターの選択は、単に最高評価のモデルを選択するのではなく、キャビネットの実際の荷重、構造、動作環境、および可動性の要件に基づいて行う必要があります。
